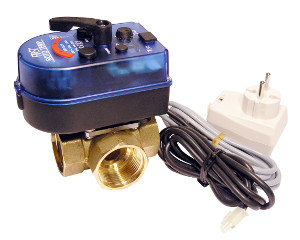

ROTO TEMP Ελεγκτής σταθερής θερμοκρασίας με τρίοδη βαλβίδα ανάμειξης

Το ROTO TEMP αποτελεί μία εύχρηστη εκδοχή ελεγκτή σταθερής θερμοκρασίας και ενεργοποιητή βαλβίδας ανάμειξης. Ο ενεργοποιητής είναι σχεδιασμένος για απευθείας σύνδεση σε βαλβίδα ανάμειξης ROTOMIX, η οποία περιλαμβάνεται στο σετ (εκτός του κωδικού 21146 που περιλαμβάνει μόνο ενεργοποιητή ROTO TEMP).
Ο ελεγκτής έχει σταθερή γωνία περιστροφής 90° και δυνατότητα χειροκίνητου ελέγχου. Η λειτουργία του μπουτόν χειροκίνητου ελέγχου σας δίνει τη δυνατότητα να θέσετε τη βαλβίδα στην επιθυμητή θέση σε περίπτωση διακοπής ρεύματος ή για λόγους συντήρησης.

Εφαρμογές:

-Διατήρηση σταθερής θερμοκρασίας επιστροφής στο κύκλωμα θέρμανσης με λέβητα(προστασία κατά της υγροποίησης)- για λέβητες στερεών καυσίμων και πετρελαίου.

-Ρύθμιση της θερμοκρασίας στους σωλήνες σε συστήματα επιδαπέδιας ή επιτοίχιας θέρμανσης ή θέρμανσης οροφής.
-Έλεγχο της θερμοκρασίας των υδάτων επεξεργασίας στη βιομηχανική επεξεργασία.
-Έλεγχο της ψύξης του νερού στον κλιματισμό.
-Έλεγχο της θερμοκρασίας στους οικιακούς λέβητες ζεστού νερού.

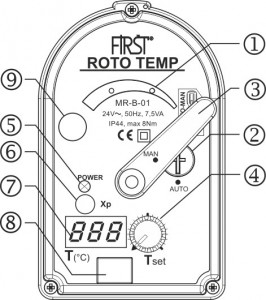

Περιγραφή του μπροστινού πάνελ του ρυθμιστή

1. Μηχανικός δείκτης. Ο δείκτης μπορεί να οριστεί ανάλογα με την σύνδεση της βαλβίδας ανάμειξης.
2. Μπουτόν για χειροκίνητο/αυτόματο έλεγχο.
3. Λαβή για το χειροκίνητο έλεγχο του ενεργοποιητή, που χρησιμεύει, επίσης, για ένδειξη θέσης της βαλβίδας.
4. Μπουτόν για τη ρύθμιση της απαιτούμενης θερμοκρασίας.
5. Ένδειξη LED:
-Φλας: 1 φορά το δευτερόλεπτο – ρύθμιση του ενεργοποιητή
2 φορές το δευτερόλεπτο – πολύ χαμηλή τάση
-ON: κανονική λειτουργία
6. Χώρος πρόσβασης για ρύθμιση παραμέτρου  Xp.
7. Οθόνη LED για προβολή της τρέχουσας/καθορισμένης θερμοκρασίας.
8. Χώρος πρόσβασης για διακόπτες DIP για τη ρύθμιση των παραμέτρων.
9. Κάλυμμα πρόσβασης της βίδας για τη σύνδεση του ενεργοποιητή με τη βαλβίδα ανάμειξης.

ROTO TEMP Τεχνικό Εγχειρίδιο Χρήσης
